CCS3200: CCS JD X9 Concaves-(6 seções e 6 tampas) O sistema Copperhead Concave é multifacetado e de alto desempenho.

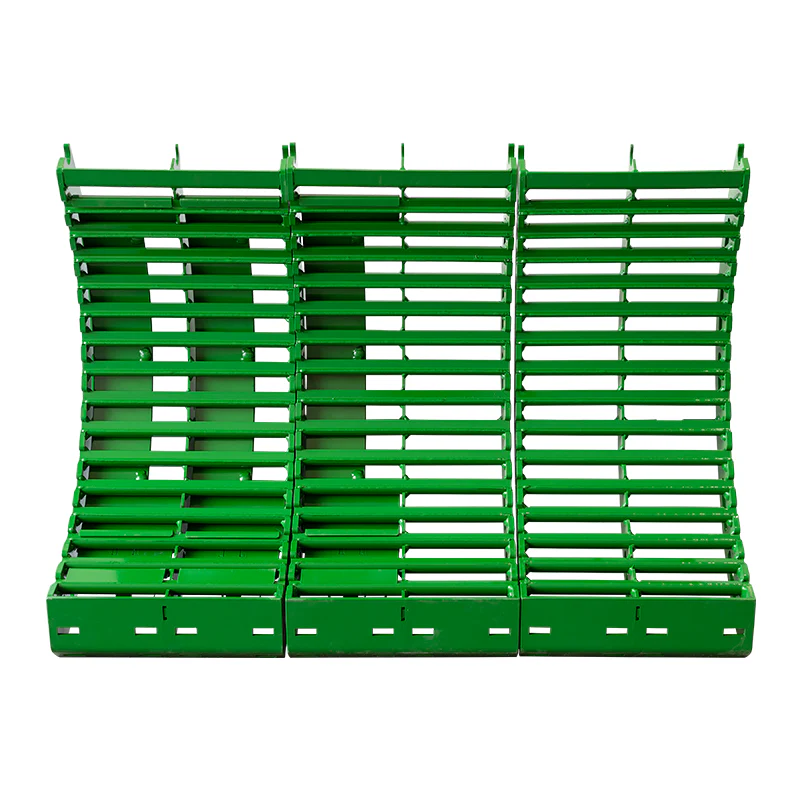

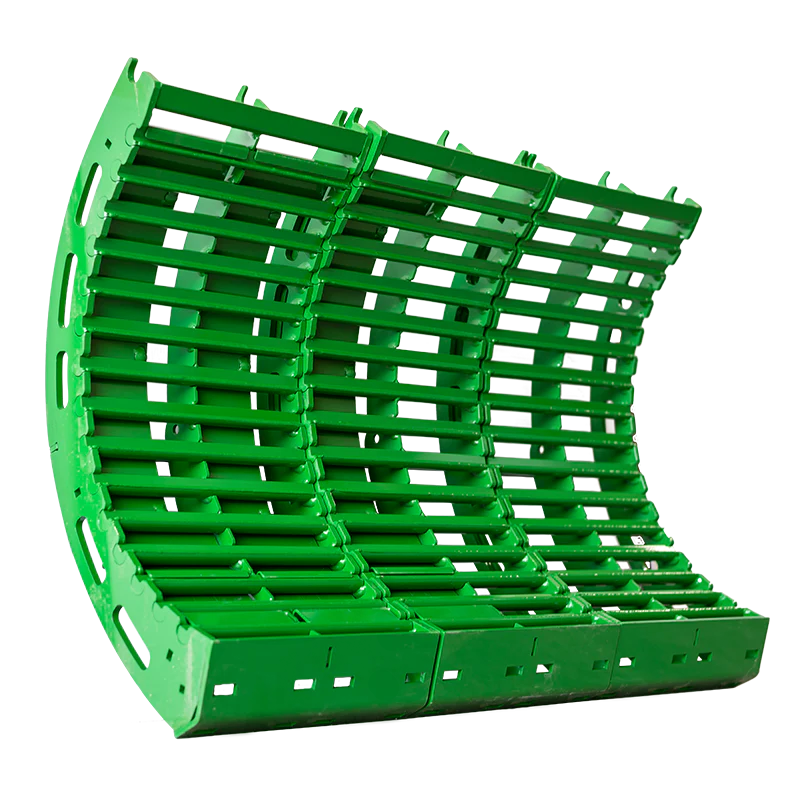

CCS3200 – Conjunto de Côncavos JD X9
(6 seções e 6 chapas de cobertura)
O Sistema de Côncavos Copperhead é um conjunto de côncavos de alta performance e aplicação universal, desenvolvido para entregar máxima eficiência na trilha, melhor separação e alto rendimento operacional durante a colheita.
O Sistema de Côncavos Copperhead reúne quatro tecnologias exclusivas que atuam de forma integrada para melhorar o desempenho geral das colheitadeiras rotor John Deere, Case IH e Fendt:

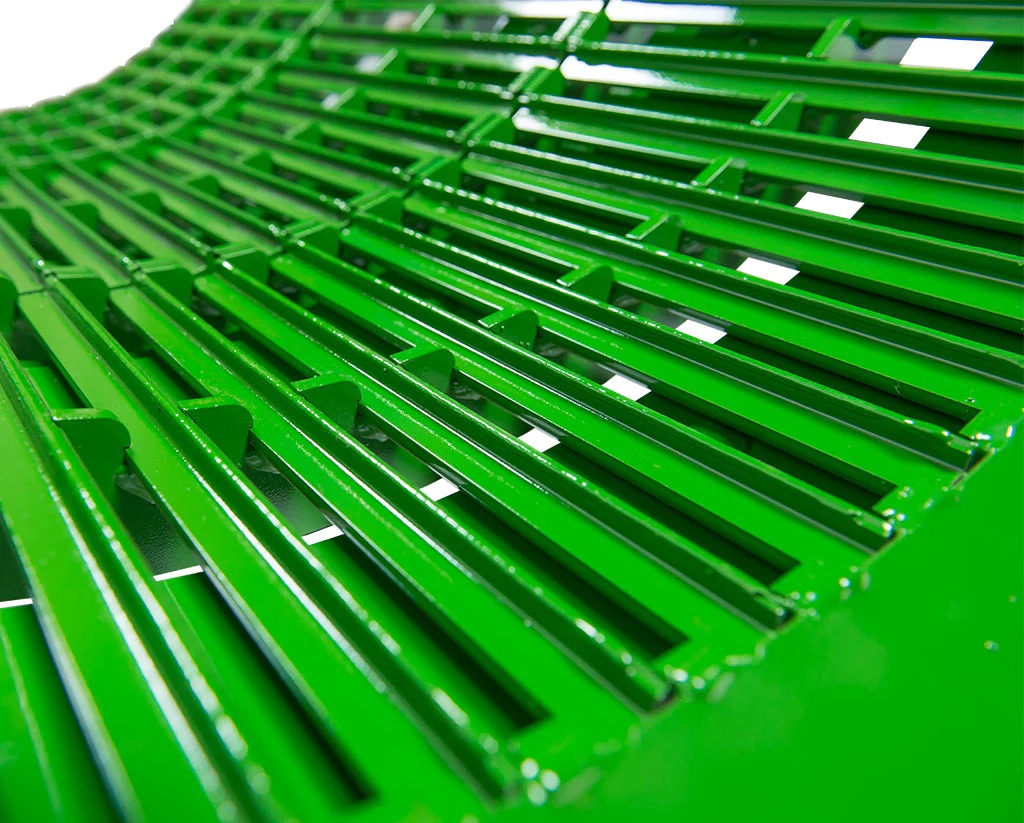

Barra redonda com entalhe patenteado de 90°
Espaçamento progressivo entre barras
Disruptores de material
Chapas de cobertura ajustáveis
Esses elementos trabalham juntos para formar um sistema de alto desempenho, eficiente em diferentes tipos de grãos e condições de colheita.
A importância do entalhe de 90° fica clara ao entender a função principal do côncavo: trilhar o grão.
Côncavos de arame realizam boa trilha, mas têm menor capacidade de descarga
Côncavos de barra redonda descarregam melhor, porém com menor eficiência de trilha
Tradicionalmente, escolher um tipo de côncavo sempre significou abrir mão de alguma vantagem.
Com a barra redonda entalhada em 90° da Copperhead, é possível unir os dois benefícios:
Trilha eficiente, semelhante ao côncavo de arame
Excelente capacidade de descarga, como a barra redonda
Essa eficiência permite reduzir a rotação do rotor, o que gera ganhos diretos:
Menor dano aos grãos
Melhor qualidade final
Menor consumo de combustível
Redução de manutenção
Maior eficiência operacional
O espaçamento entre as barras entalhadas de 90° aumenta de forma gradual ao longo do conjunto.
Menor espaçamento nas primeiras barras
Espaçamento progressivamente maior até as últimas barras
Na prática, isso evita que a maior parte do grão seja descarregada apenas na região dianteira das peneiras — situação comum em áreas de alta produtividade.
Com o Sistema Copperhead:
O grão é distribuído de forma mais uniforme sobre as peneiras
A máquina trabalha de forma mais equilibrada
O operador consegue aumentar a velocidade de deslocamento da colheitadeira
👉 Mais área colhida por hora, com o mesmo ou até menor consumo de combustível.
O sistema foi projetado de trás para frente, começando pelos disruptores.
Eles são ressaltos aparafusados nas grelhas do separador, com ajuste conforme a posição do rotor.
Sua função principal é quebrar e movimentar o colchão de material, evitando que grãos sejam levados para fora da máquina presos em:
Palha
Colmos
Hastes
Vagens
👉 Resultado: mais grão separado e menos perdas pela traseira da colheitadeira.
As chapas de cobertura são o componente que transforma o conjunto em um sistema universal de trilha.
O sistema pode contar com 3 a 6 chapas ajustáveis
Fixação simples: travamento na barra superior entalhada e fecho inferior de fácil regulagem
Ajuste de 50% a 100% de fechamento, conforme as condições de colheita
As chapas mantêm o material por mais tempo sobre o côncavo, proporcionando:
Maior tempo de trilha
Mais contato grão com grão
Separação mais eficiente, com menor agressividade
A Copperhead sabe que um sistema de côncavos é um investimento importante, por isso o projeto prioriza desempenho aliado à longa vida útil.
Barras com revestimento de alta resistência
Vida útil estimada entre 2.000 e 3.000 horas de separação
Barras robustas de 1 polegada, contra 5/8” dos côncavos tradicionais
Estrutura reforçada, construída para uso severo no campo
O Sistema de Côncavos Copperhead foi desenvolvido por quem analisou as soluções disponíveis no mercado e entendeu que existia uma forma mais eficiente de trilhagem.
Com:
Aresta de trilha em 90°
Abertura progressiva
Barras reforçadas com revestimento de alta resistência
Você percebe um aumento significativo no desempenho da colheitadeira, com mais eficiência operacional, produtividade e qualidade de grãos.
